1.一种智能多模物联网硬件平台,包括固定底座(1)、侧夹板(2)和硬件平台(14),其特
征在于:所述固定底座(1)的内部开设有空腔(8),所述固定底座(1)顶部的两侧均开设有两
个与空腔(8)连通的第一滑槽(6),所述固定底座(1)顶部的一端开设有与空腔(8)连通的第
二滑槽(9),四个所述第一滑槽(6)的内部均滑动连接有第一滑块(7),所述第二滑槽(9)的
内部滑动连接有第二滑块,位于同一侧的两个第一滑块(7)顶端均与侧夹板(2)的底部固定
连接,所述第二滑块的顶端固定连接有端夹板(3),所述固定底座(1)上放置有位于两个侧
夹板(2)和端夹板(3)之间的硬件平台(14),四个所述第一滑块(7)的底端均转动连接有位
于空腔(8)内的活动连杆(11),所述第二滑块的底端连接有位于空腔(8)内的中轴连杆
(10),四个所述活动连杆(11)远离对应第一滑块(7)的一端均与中轴连杆(10)转动连接,所
2.根据权利要求1所述的一种智能多模物联网硬件平台,其特征在于:所述节点设备包
括遥控灯蓝牙节点和温度WIFI节点,所述Mt7620控制中心通过RS485总线与总接线接口信
3.根据权利要求1所述的一种智能多模物联网硬件平台,其特征在于:两个所述侧夹板
4.根据权利要求1所述的一种智能多模物联网硬件平台,其特征在于:所述固定底座
(1)的两侧均固定连接有一体式的安装座(4),两个所述安装座(4)上均开设有多个条形安
5.根据权利要求1所述的一种智能多模物联网硬件平台,其特征在于:所述空腔(8)远
6.根据权利要求5所述的一种智能多模物联网硬件平台,其特征在于:所述弹力弹簧

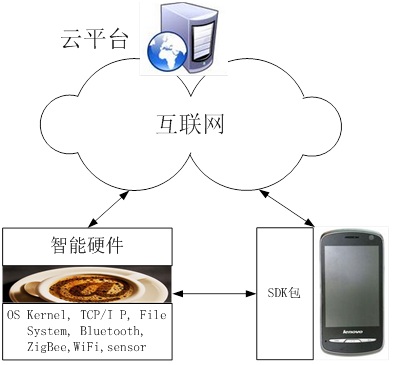

渐可以应用到智能家居中,让家庭网络中的每一个电子设备都可以实现用户远程控制和实
时环境监视,然而,传统的家庭控制系统通过总线技术对家庭的设备进行管理,这一控制方
式存在通信方式单一,安全性差的特点,由于技术的局限性,传统的智能家居普遍存在技术
中提出的传统的家庭控制系统通过总线技术对家庭的设备进行管理,这一控制方式存在通
信方式单一,安全性差的特点,由于技术的局限性,传统的智能家居普遍存在技术路线复
为实现上述目的,本实用新型提供如下技术方案:一种智能多模物联网硬件平台,
包括固定底座、侧夹板和硬件平台,所述固定底座的内部开设有空腔,所述固定底座顶部的
两侧均开设有两个与空腔连通的第一滑槽,所述固定底座顶部的一端开设有与空腔连通的
第二滑槽,四个所述第一滑槽的内部均滑动连接有第一滑块,所述第二滑槽的内部滑动连
接有第二滑块,位于同一侧的两个第一滑块顶端均与侧夹板的底部固定连接,所述第二滑
块的顶端固定连接有端夹板,所述固定底座上放置有位于两个侧夹板和端夹板之间的硬件
平台,四个所述第一滑块的底端均转动连接有位于空腔内的活动连杆,所述第二滑块的底
端连接有位于空腔内的中轴连杆,四个所述活动连杆远离对应第一滑块的一端均与中轴连
杆转动连接,所述硬件平台的表面开设有总线接口,所述硬件平台的内部安装有网关控制
优选的,所述节点设备包括遥控灯蓝牙节点和温度WIFI节点,所述Mt控制中心通
过RS总线与总接线接口信号连接,遥控灯蓝牙节点可以通过蓝牙模块与RS总线网络总线通
信,对每一组LED的亮度的任意调节,温度WIFI节点的WIFI通信模块使用了嵌入式WIFI模
块,Mt控制中心通过RS总线组成的通信网络分别与各个节点设备进行通信,网关控制中心
芯片和节点设备中的数据协同起来,协议的通信物理层采用RS总线网络传输,而遥控灯蓝
牙节点通过低功耗蓝牙模块接入RS总线网络,温度WIFI节点通过嵌入式的WIFI通信模块接
均开设有多个条形安装孔,固定底座与两个安装座为一体式结构,两个安装座通过螺栓和
与现有技术相比,本实用新型的有益效果是:通过设置Mt7620控制中心、节点设备
和网关控制中心芯片,实现通过网页对节点设备的控制,让整个硬件平台能够在WIFI、蓝牙
和RS485总线中完成数据通信协议的转换,控制方式的通信方式多,安全性高,避免了传统
的智能家居普遍存在技术路线复杂、兼容性差、成本偏高、互联不够畅通的弊端,通过端夹
板和两个侧夹板夹住硬件平台,对硬件平台进行夹持固定,提高硬件平台的稳定性和安全
图中:1、固定底座;2、侧夹板;3、端夹板;4、安装座;5、条形安装孔;6、第一滑槽;7、
第一滑块;8、空腔;9、第二滑槽;10、中轴连杆;11、活动连杆;12、限位凸块;13、弹力弹簧;
请参阅图1‑10,本实用新型提供了一种智能多模物联网硬件平台,包括固定底座
1、侧夹板2和硬件平台14,固定底座1的内部开设有空腔8,固定底座1顶部的两侧均开设有
两个与空腔8连通的第一滑槽6,固定底座1顶部的一端开设有与空腔8连通的第二滑槽9,四
个第一滑槽6的内部均滑动连接有第一滑块7,第二滑槽9的内部滑动连接有第二滑块,位于
同一侧的两个第一滑块7顶端均与侧夹板2的底部固定连接,第二滑块的顶端固定连接有端
夹板3,固定底座1上放置有位于两个侧夹板2和端夹板3之间的硬件平台14,四个第一滑块7
的底端均转动连接有位于空腔8内的活动连杆11,第二滑块的底端连接有位于空腔8内的中
轴连杆10,四个活动连杆11远离对应第一滑块7的一端均与中轴连杆10转动连接,硬件平台
节点设备包括遥控灯蓝牙节点和温度WIFI节点,Mt7620控制中心通过RS485总线
与总接线接口信号连接,遥控灯蓝牙节点可以通过蓝牙模块与RS485总线网络总线通信,对
每一组LED的亮度的任意调节,温度WIFI节点的WIFI通信模块使用了嵌入式WIFI模块,
Mt7620控制中心通过RS485总线组成的通信网络分别与各个节点设备进行通信,网关控制
中心芯片和节点设备中的数据协同起来,协议的通信物理层采用RS485总线网络传输,而遥
控灯蓝牙节点通过低功耗蓝牙模块接入RS485总线网络,温度WIFI节点通过嵌入式的WIFI
固定底座1的两侧均固定连接有一体式的安装座4,两个安装座4上均开设有多个
条形安装孔5,固定底座1与两个安装座4为一体式结构,两个安装座4通过螺栓和多个条形
空腔8远离第二滑槽9的一端固定设置有弹力弹簧13,弹力弹簧13位于空腔8内。
弹力弹簧13与中轴连杆10远离第二滑块的一端固定连接,弹力弹簧13对中轴连杆
本申请实施例在使用时:Mt7620控制中心通过RS485总线组成的通信网络分别与
各个节点设备进行通信,网关控制中心芯片和节点设备中的数据协同起来,协议的通信物
理层采用RS485总线网络传输,而遥控灯蓝牙节点通过低功耗蓝牙模块接入RS485总线网
络,温度WIFI节点通过嵌入式的WIFI通信模块接入RS485总线为一体式结构,两个安装座4通过螺栓和多个条形安装孔5进行安装固定,从而对固
定底座1进行安装固定,然后人为推动端夹板3内侧移动,端夹板3带动中轴连杆10移动,压
缩弹力弹簧13,中轴连杆10通过四个活动连杆11带动四个第一滑块7沿着四个第一滑槽6向
外侧移动,从而带动两个侧夹板2向外侧移动,然后将硬件平台14放到固定底座1上,人为推
动硬件平台14向端夹板3移动,推动端夹板3向外侧移动,端夹板3带动中轴连杆10移动,通
过四个活动连杆11带动四个第一滑块7沿着四个第一滑槽6向内侧移动,从而带动两个侧夹
板2向内侧移动,配合端夹板3夹住固定硬件平台14,在弹力弹簧13的弹力作用下,保持两个
说,其依然可以对前述各实施例所记载的技术方案进行修改,或者对其中部分技术特征进
行等同替换,凡在本实用新型的精神和原则之内,所做的任何修改、等同替换、改进等,均应
